Бесконтактные индуктивные датчики приближения – это самые популярные бесконтактные концевые выключатели для детектирования положения металлических объектов на производстве. В данной статье мы собрали распространенные схемы подключения для индуктивных датчиков, так же, это будет актуально и для других типов сенсоров, например, оптических или емкостных.
Для начала разберемся с цветовой кодировкой и обозначением проводов, согласно DIN IEC 60757. При подключении индуктивных датчиков мы можем встретить провода следующих цветов:
Коричневый провод используется как «+», синий провод как «-», провод черного цвета - для выходного сигнала в трехпроводных схемах подключения и дополнительный выход по белому проводу в четырехпроводных схемах. Зеленый провод для заземления в датчиках на 220 В в схемах подключения с заземлением.
Трехпроводные схемы подключения индуктивных датчиков PNP и NPN с напряжением питания DC:
| подключение через кабель | подключение через разъем |
| выход PNP NO | |
 |
 |
| выход NPN NO | |
 |
 |

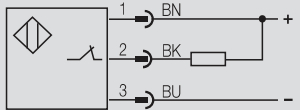

| выход PNP NC | |
 |
 |
| выход NPN NC | |
 |
 |
Четырех проводные схемы подключения индуктивных датчиков PNP и NPN с напряжением питания DC:
| подключение через кабель | подключение через разъем |

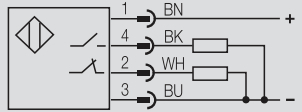

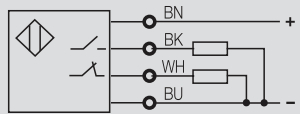

| выход PNP NO+NC | |
 |
 |

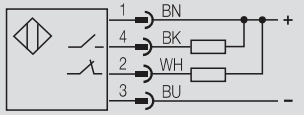

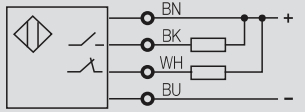

| выход NPN NO+NC | |
 |
 |
Двухпроводные схемы подключения индуктивных датчиков с напряжением питания DC:
|
подключение через кабель |
подключение через разъем |
| NO поляризованный | |
 |
 |

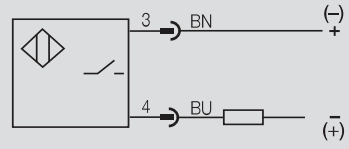

| NO неполяризованный | |
 |
 |

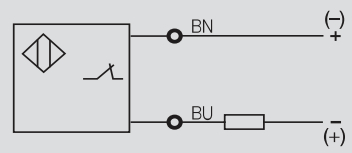

| NC поляризованный | |
 |
 |

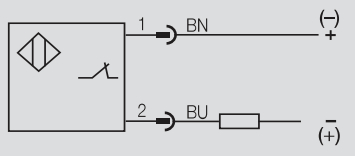

| NC неполяризованный | |
 |
 |
Двухпроводные схемы подключения индуктивных датчиков с напряжением питания AC:
| подключение через кабель |
| NO |
 |

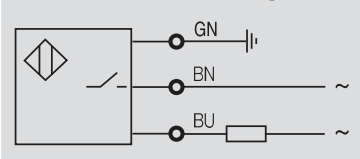

| NO с заземлением |
 |
| NC |
 |

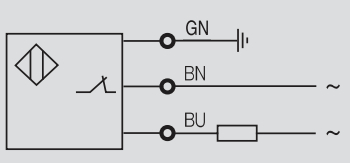

| NC с заземлением |
 |
В нашем каталоге доступны бесконтактные индуктивные датчики со всеми популярными схемами подключения.
