Для подключения промышленных датчиков и компонентов промышленной автоматизации широко используются штекерные разъемы М12. Они представляют собой круглые герметичные разъемы типа мама или папа с фиксирующей резьбой М12. Штекеры отличаются количеством пинов и кодировкой, для того, чтобы не перепутать кабели от разных устройств. Кодировка представляет собой замок - паз или выемку в штекере определенного вида, это можно увидеть на рисунке ниже. Разъемы М12 с одинаковой кодировкой от разных производителей совместимы, поэтому можно без проблем использовать и комбинировать друг с другом вилки и розетки одной кодировки, но от разных брендов. Однако, соединить разъемы М12 с разной кодировкой не получится - это не позволит сделать замок в самом штекере.

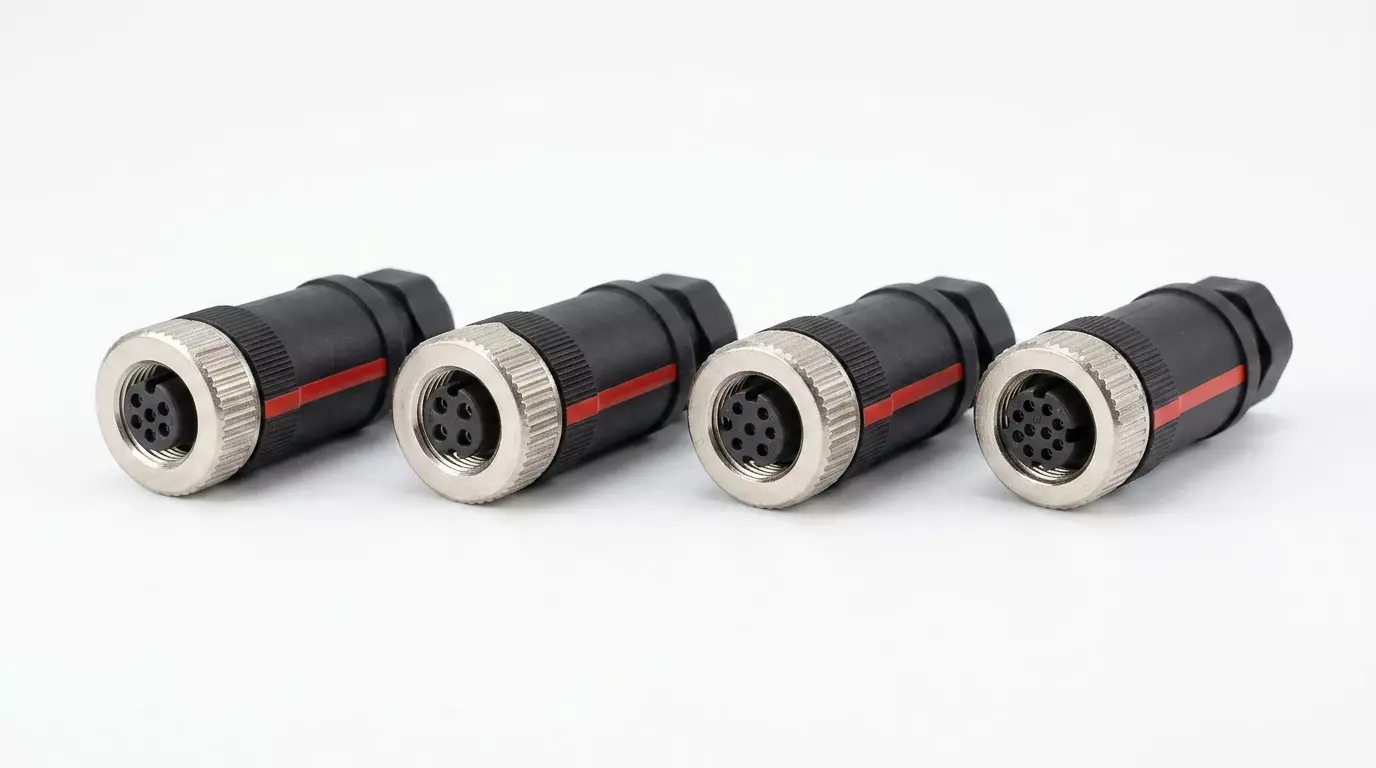

Разъемы М12 кодировки

Наиболее популярная кодировка разъемов М12 это - тип A (A-coding). Подавляющее большинство промышленных датчиков, актуаторов, выключателей имеет на корпусе именно разъем М12 с кодировкой А. Данные разъемы могут иметь разное количество пинов, от 2 до 12, но наиболее популярны: 4-, 5- или 8- pin.

Разъем М12 кодировка А

Разъемы М12 с кодировкой B (B-coding) в основном используются в сетевых кабелях для подключения полевых шин. В первую очередь это касается систем, работающих с Profibus. Данные разъемы чаще всего имеют от трех до пяти пинов.

Разъем М12 кодировка B

Разъемы M12 с кодировкой С (C-coding) встречаются намного реже, чем другие типы. Эти разъемы в основном используются на датчиках с питанием от переменного тока и различных приводах. Они имеют двойной ключ для дополнительной защиты, исключая случайное подключение вместо другого кабеля. Разъемы с кодировкой C имеют от трех до шести контактов.

Разъем М12 кодировка C

Кодировка D (D-coding) обычно используется в разъемах М12 с сетевыми кабелями для интерфейсов Ethernet и ProfiNet. Данные разъемы обычно имеют от трех до пяти пинов.

Разъем М12 кодировка D

При подборе разъема для подключения или выборе аналога, кроме кодировки, следует обращать внимание на форму штекера: угловой или прямой. Это не относится напрямую к теме этой статьи, однако с этим можно столкнуться непосредственно на месте при подключении, когда кодировка будет совпадать, а подключить кабель будет сложно или вообще невозможно из за направления вывода на разъеме. В некоторых случаях угловой разъем позволит подключиться в труднодоступных местах, в других - наоборот, разъем прямой формы решит проблему с выводом кабеля. В нашем каталоге огромный выбор высококачественных разъемов М12 для подключения датчиков и иного оборудования на производстве, для оперативной замены на складе имеются всевозможные штекеры различных кодировок.
